dyld是一个精细而又复杂的过程，在上一篇文章之后，有必要再详细剖析这个过程。这里讲到第一篇：dyld_start之前都经历了什么.

既然各种二进制都是走dyld加载的，那么dyld自身是如何加载进来的呢？_dyld_start之前系统都做了什么？

0x1 dyld源码分析

当我们打个断点到_objc_init里面的时候，发现一切都是从一个叫 _dyld_start 的方法开始的。 拉到 dyld 的源码，发现是个汇编方法。而且没有搜到代码调用。 既然dyld是加载二进制的库，那么_dyld_start又是谁调用的呢？

于是我先打个断点到_dyld_start, 发现并不能断。既然上层代码无法进一步分析，那就从内核里面找找答案吧！于是从苹果开源代码平台上down下来内核代码：xnu. 开始分析。

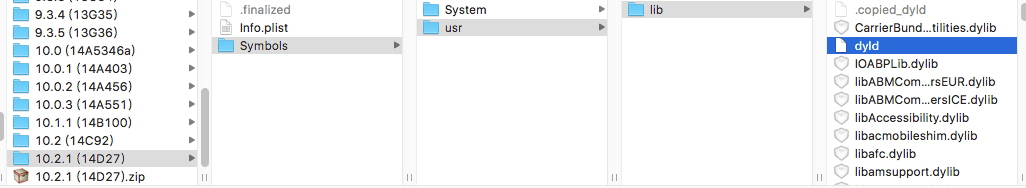

先直接搜一下 _dyld_start。 发现没有直接调用这个方法的地方。于是找到dyld的二进制，用hopper或machoview分析一下。 可以在deviceSupport下面找到dyld. 如图:

1

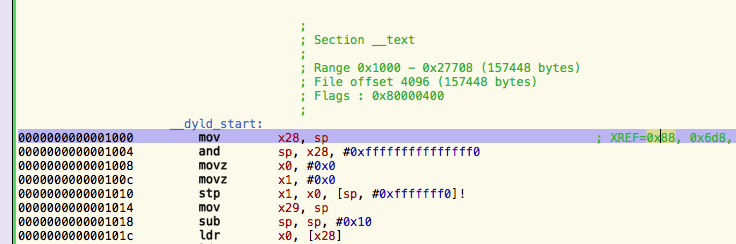

在hopper中找到_dyld_start如图：

2

从这个图中可以看到，_dyld_start的地址是 0x1000, 在0x88 和 0x6d8 这两个地址有引用。我们再分别看下这2处是什么：

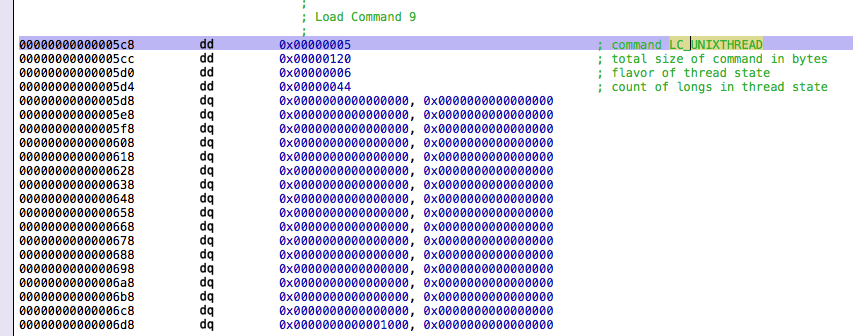

其中 0x88 是记录了 section0的起始地址，这里就补贴图了。直接贴 0x6d8的内容：

3

可以看到这个是记录在执行LC_UNIXTHREAD 推测是在执行这个LoadCommand的时候可能会调用到 _dyld_start。

dyld源码分析到这一步，后续在dyld上就不能更进一步挖掘了。带着上面的结果，我们可以到内核再挖掘一番。

0x2 内核挖掘 _dyld_start是怎么被调用到的

那就再往下层挖掘，往内核挖掘吧。 你可以很简单的在 opensource.apple.com 下载内核代码： xnu 当然这个应该不是最新的代码，而且里面看起来只开放了i386相关的内核。但是对于我们分析dyld来说，应该是够用了。

先上结论，不喜推理同学跳过：

_dyld_start的方法地址的确是在 LC_UNIXTHREAD 段中解析出来的。后续通过thread_setentrypoint 直接将用户态的pc设置到这个地址来执行的。

探索过程开始：

第一步，搜索一下 LC_UNIXTHREAD. 找到如下代码：

1
2
3
4
5
6
7
8
9
case LC_UNIXTHREAD:
    if (pass != 1)
        break;
    ret = load_unixthread(
                (struct thread_command *) lcp,
                thread,
                slide,
                result);
    break;

再看 load_unixthread 方法, 并且在这个方法里面找到了解析entry_point的地方：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// thread command的结构如下：
struct thread_command {
	uint32_t	cmd;		/* LC_THREAD or  LC_UNIXTHREAD */
	uint32_t	cmdsize;	/* total size of this command */
	/* uint32_t flavor		   flavor of thread state */
	/* uint32_t count		   count of longs in thread state */
	/* struct XXX_thread_state state   thread state for this flavor */
	/* ... */
};

// 下面的代码会从thread command中解析出 entry point
ret = load_threadentry(thread,
		       (uint32_t *)(((vm_offset_t)tcp) +
		       		sizeof(struct thread_command)),
		       tcp->cmdsize - sizeof(struct thread_command),
		       &addr);
	if (ret != LOAD_SUCCESS)
		return(ret);

	if (result->using_lcmain || result->entry_point != MACH_VM_MIN_ADDRESS) {
		/* Already processed LC_MAIN or LC_UNIXTHREAD */
		return (LOAD_FAILURE);
	}

	result->entry_point = addr;
	result->entry_point += slide;

这个 entry_point 就是_dyld_start的地址，为什么？ 让我们进一步往load_threadentry里看，这个方法不长，我就全贴了, 直接在注释里面看：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
static
load_return_t
load_threadentry(
	thread_t	thread,
	uint32_t	*ts,   // ts 参数就是上段代码里面thread_command的 flavor的位置
	uint32_t	total_size,  // total size就是thread command减去头部的2个uint32的大小
	mach_vm_offset_t	*entry_point
)
{
	kern_return_t	ret;
	uint32_t	size;
	int		flavor;
	uint32_t	entry_size;

	/*
	 *	Set the thread state.
	 */
	*entry_point = MACH_VM_MIN_ADDRESS;
	while (total_size > 0) {
		flavor = *ts++;
		size = *ts++;
		if (UINT32_MAX-2 < size ||
		    UINT32_MAX/sizeof(uint32_t) < size+2)
			return (LOAD_BADMACHO);
		entry_size = (size+2)*sizeof(uint32_t);
		if (entry_size > total_size)
			return(LOAD_BADMACHO);
		total_size -= entry_size;
		/*
		 这一步取出 entry_point, 往下看thread_entrypoint方法
		 */
		ret = thread_entrypoint(thread, flavor, (thread_state_t)ts, size, entry_point);
		if (ret != KERN_SUCCESS) {
			return(LOAD_FAILURE);
		}
		ts += size;	/* ts is a (uint32_t *) */
	}
	return(LOAD_SUCCESS);
}

// 下面是取thread entry的方法，里面只有i386和x86架构的，没有arm的，但是原理是一样的。
// 原理竟然就是 thread_commnd结构下面一坨数据就是寄存器的值！！！.
// 比如下面， x86_THREAD_STATE64时就是取的 state25的rip.
kern_return_t
thread_entrypoint(
    __unused thread_t   thread,
    int                 flavor,
    thread_state_t      tstate,
    __unused unsigned int        count,
    mach_vm_offset_t    *entry_point
)
{
	/*
	 * Set a default.
	 */
	if (*entry_point == 0)
		*entry_point = VM_MIN_ADDRESS;

	switch (flavor) {
	case x86_THREAD_STATE32:
		{
			x86_thread_state32_t *state25;

			state25 = (i386_thread_state_t *) tstate;
			*entry_point = state25->eip ? state25->eip: VM_MIN_ADDRESS;
			break;
		}

	case x86_THREAD_STATE64:
		{
			x86_thread_state64_t *state25;

			state25 = (x86_thread_state64_t *) tstate;
			*entry_point = state25->rip ? state25->rip: VM_MIN_ADDRESS64;
			break;
		}
	}
	return (KERN_SUCCESS);
}

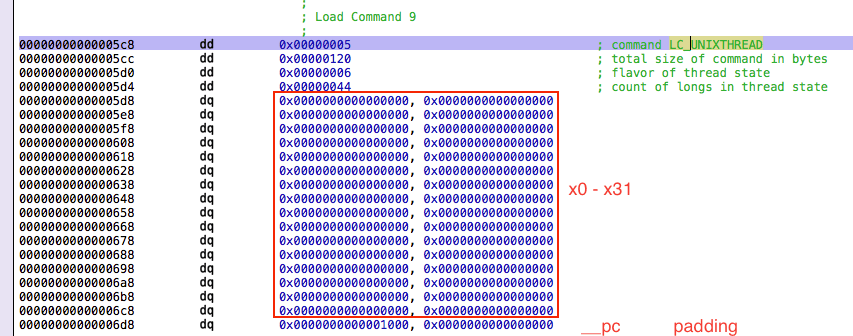

经过上面的源码分析，我们再看下上一节中看到的图，就可以这么解析了：

4

之所以这样推测，参考了libcxxabi中的这个结构体：

1
2
3
4
5
6
7
8
struct GPRs {
    uint64_t __x[29]; // x0-x28
    uint64_t __fp;    // Frame pointer x29
    uint64_t __lr;    // Link register x30
    uint64_t __sp;    // Stack pointer x31
    uint64_t __pc;    // Program counter
    uint64_t padding; // 16-byte align
  };

到了这一步，已经取到了entry_point. 那什么时候被调用呢？直接搜索一下entry_point. 发现在activate_exec_state 方法里面执行thread_setentrypoint 来设置entry_point. 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
thread_setentrypoint(thread, result->entry_point);

/*
 * thread_setentrypoint:
 *
 * Sets the user PC into the machine
 * dependent thread state info.
 * 上面是原文注释，可以看到这一步做的事情就是直接把entry_point地址写入到用户态的寄存器里面了。这一步开始，_dyld_start就真正开始执行了。
 */
void
thread_setentrypoint(thread_t thread, mach_vm_address_t entry)
{
	pal_register_cache_state(thread, DIRTY);
	if (thread_is_64bit(thread)) {
		x86_saved_state64_t	*iss64;

		iss64 = USER_REGS64(thread);

		iss64->isf.rip = (uint64_t)entry;
	} else {
		x86_saved_state32_t	*iss32;

		iss32 = USER_REGS32(thread);

		iss32->eip = CAST_DOWN_EXPLICIT(unsigned int, entry);
	}
}

0x3 串起来： _dyld_start 是如何一步步执行到的？

上面一节的代码里面找到了_dyld_start是如何被调用的，但是整个代码的执行顺序是怎么样的呢？主二进制是什么时候解析的，dyld是什么时候加载的呢？

这里就不再贴大段代码了，分析方法也很简单，就是在内核源码里面直接看。下面直接通过一个调用栈图来说明， 这里面每个方法都做了很多事情，我这里只注释了在走到_dyld_start路上的关键事情，很简略。

1
2
3
4
5
6
7
8
9
10
▼ execve       // 用户点击了app, 用户态会发送一个系统调用 execve 到内核
  ▼ __mac_execve  // 创建线程
    ▼ exec_activate_image // 在 encapsulated_binary 这一步会根据image的类型选择imgact的方法
      ▼ exec_mach_imgact
        ▼ load_machfile
          ▶︎ parse_machfile  //解析主二进制macho
          ▼ load_dylinker // 解析完 macho后，根据macho中的 LC_LOAD_DYLINKER 这个LoadCommand来启动这个二进制的加载器，即 /usr/bin/dyld
            ▼ parse_machfile // 解析 dyld 这个mach-o文件，这个过程中会解析出entry_point
        ▼ activate_exec_state
          ▶︎ thread_setentrypoint // 设置entry_point。

0x4 小结

本文简单探究了一下内核如何启动一个app的。也就是在 _dyld_start之前系统怎么加载的。如有错误，欢迎指正。
